Base (parte 2)

Foi realizado a montagem da primeira base, porém, com os problemas encontrados o grupo se reuniu e decidiu realizar outro tipo de base. A nova base vai ser feita de canos, pois o grupo achou mais fácil de montar além de que já fica em uma posição boa para o foguete. A base fica no formato de um tripé.

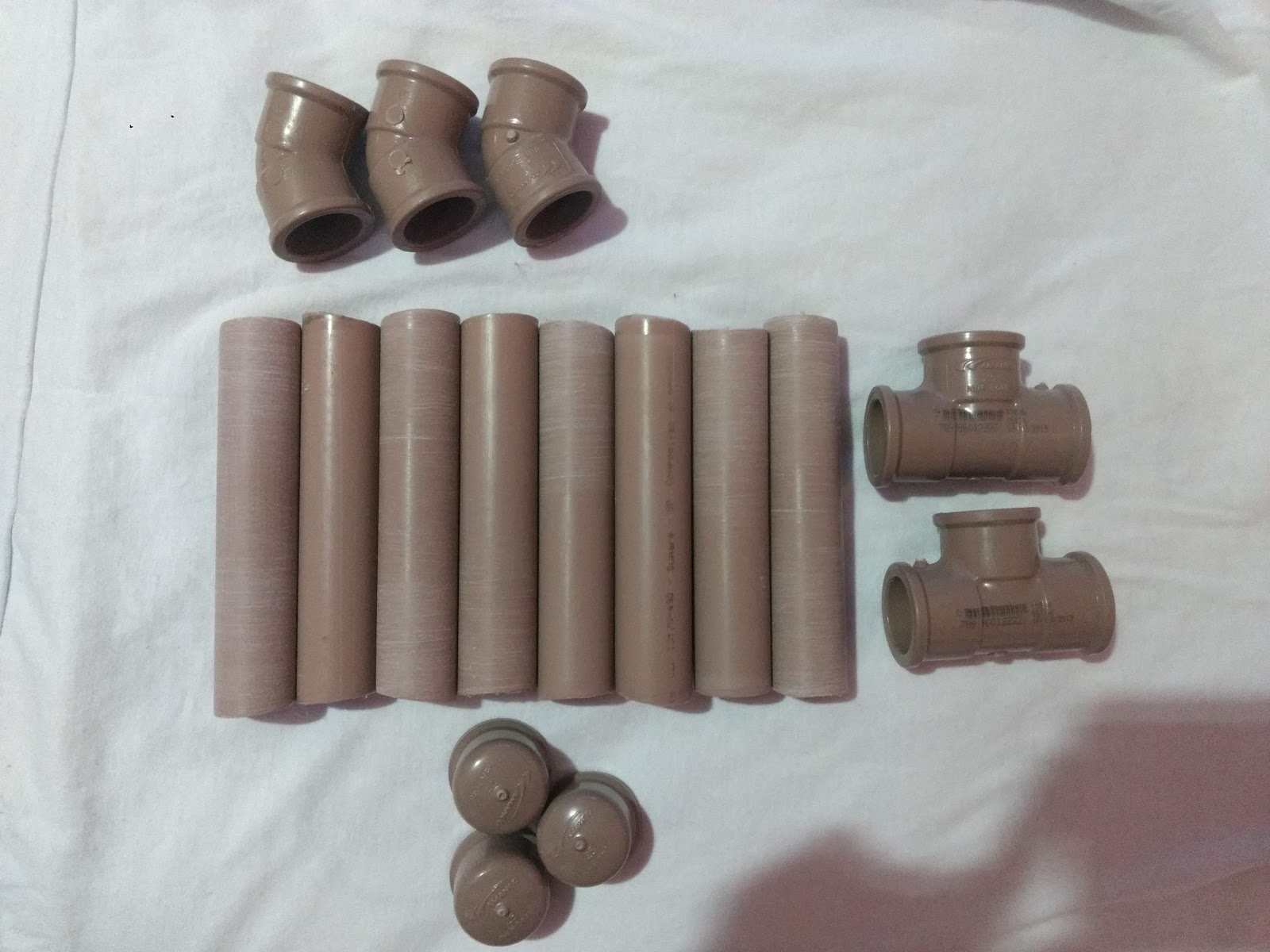

Materiais:

1 metro de cano 3/4, cortado em 8 pedaços com 12cm cada
3 tampões de 3/4
2 T's de 3/4
3 cotovelos de 3/4 de 45º

1) PASSO: lixar os canos.

2)PASSO: Depois de lixar, encaixar um tampão e um cotovelo utilizando dois canos. Segue a imagem:

3) PASSO: fazer três desse tipo. ( Além de encaixados estão colados)

4)PASSO: em um dos T's é preciso fazer um furo para passar a mangueira.

5)PASSO: encaixar no cano em T dois canos, um na parte superior e o outro na lateral.

6)PASSO: Juntando todas as peças, forma-se um tripe. Conforme a imagem a seguir:

7)PASSO: Tendo em vista o furo feito em um dos T's é preciso passar a mangueira até o cano superior, conforme a imagem:

8)PASSO: Na mangueira, em uma ponta vai estar colocado a rolha e na outra ponta vai estar colocado o bico de bicicleta.
